This blog introduces interaction designs in the world!

Peppermill

2010 年 3 月 23 日

今回はTEIで発表された、インタラクションによる発電インタフェースを持つワイヤレスデバイスPeppermillを紹介します。

peppermill

開発者はVoodooIOでおなじみののNicolas Villar!

インタラクションのためのアクションで発電し、その電力をフィードバックに利用する、これが、Human-powered user interfaceのコンセプトです。Nicolasらは、このコンセプトを実証するためにDCモータとシンプルな回路を用いて、インタラクションにより発電する入力デバイスを実装しています。本デバイスは、ミル型の形状をしており、回転させることにより、回路に電力が供給されるだけでなく、回転方向や速度を伝達するセンサとしても機能します。実際のアプリケーションとして、回転で視聴するビデオ素材やボリュームを操作可能なマルチメディアブラウザを実装しています。

本インタフェースの回路は、モータの軸が回転した際、逆起電力(EMF=electromotive force)が生成される原理を利用しています(*フレミングの”右”手の法則!)。このとき出力される電圧は、モータの回転率に比例します。また、軸の回転方向を逆にした場合、電流の極性も反転します。

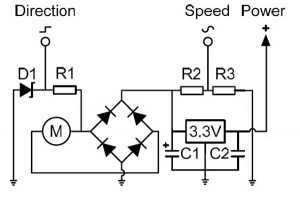

デバイスの構成として、小型DCモータを利用しています。このモータは、ロータリセンサとして、回転方向と速度を検出するだけでなく、3.3Vの電源を提供します。実験の結果、6V駆動、104:1のギアボックスを持つモータが最適とのこと。回路図は以下の通り。

peppermill_circuit

Annotation

行為と結果が同じ場所で起きることがTangible Interface、Enbodied Interactionの醍醐味なわけですが、アクションとリアクションに発電(Energy Harvesting)まで絡んでくるともう痺れるしかないですね。

電源は、それを供給するためのケーブルや容積という意味で、作品・プロダクトを設計する上での大きな制約のうちの1つです。10年代は、エネルギー問題がデザインの制約の中心になり、発電や蓄電に関するinnovattiveなテクノロジーを組み込んだシステムが登場するでしょう。

Afterword

27日まで入院中です…

Meta Info

:: desiner
Nicolas Villar
Steve Hodges

::affiliation
Microsoft Research, Cambridge

::Publications
The peppermill: a human-powered user interface device
Tangible and embedded interaction(TEI) 2010
Pages 29-32
Year of Publication: 2010

::URL
Peppermill
